一辆电动汽车急加速时，电机控制器的SiC MOSFET芯片会在几秒内从常温飙升到150℃以上；松油门滑行时，它又迅速冷却。日复一日，这种剧烈的温度冲击如同反复弯折一根铁丝，终有一天，它会疲劳断裂。
这就是功率半导体器件核心的可靠性挑战：热疲劳。如何提前知道一颗SiC芯片能扛住多少次这样的“冷热折磨”？答案就是功率循环实验。
给芯片做“冷热交替体操”
功率循环（Power Cycling）的原理并不复杂：给被测器件周期性施加电流脉冲，让它自身发热升温；切断电流后，再通过外部冷却系统让它降温。如此反复，模拟实际工况中因功率损耗变化导致的热应力。

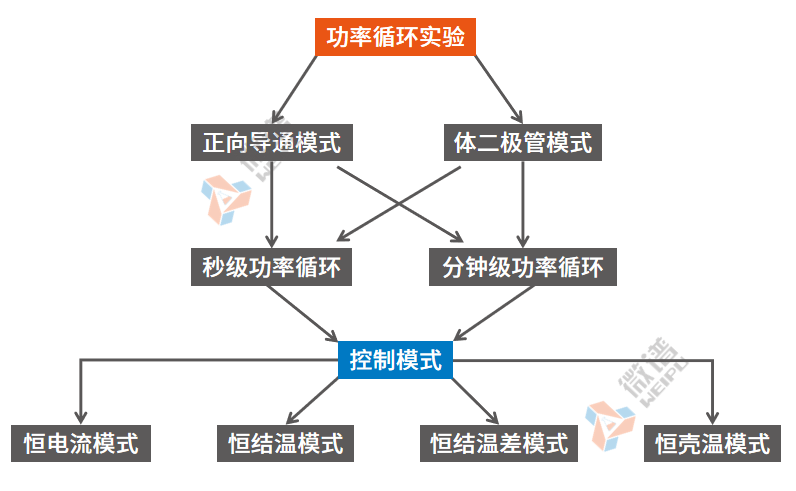

根据加热时器件的工作状态，功率循环主要分两种：
一种是正向导通模式，电流走沟道，热量主要集中在芯片表面；
另一种是体二极管模式，电流走体二极管，热量分布更均匀。
每个循环包括加热和冷却两个阶段，我们可以通过调节加热时间、电流大小和温度变化幅度，来模拟不同的实际工作条件，根据开启关断时间的不同又可分为秒级功率循环与分钟级功率循环，根据控制方法又可分为恒电流模式与恒结温模式。
循环周期在几秒到几十秒，但开启时间要小于5s。主要考核芯片键合线与焊料层在快速热冲击下的热机械疲劳寿命。
循环周期在几分钟到几十分钟，但开启时间要大于15s。主要考核模块整体封装结构在较慢但深度温变下的长期可靠性。
固定加热电流不变，结温波动幅度会随器件退化而变化，控制简单但条件一致性较差。
实时调节加热功率，始终保持结温在设定的***大值和***小值之间**波动，控制精准但系统复杂。
在恒结温控制基础上，进一步确保每次循环的结温变化幅度（ΔTj）保持恒定，是当前车规级测试较为主流的严苛条件。

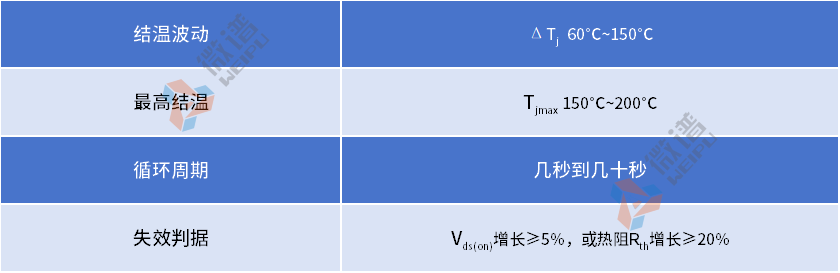

典型的测试条件如下：
可以这样理解，功率循环就是让器件反复做“深蹲起立”，从冷到热、从热到冷，循环上万次，看它什么时候“站不稳了”。
SiC做功率循环，挑战更为突出
提问：硅基IGBT不是也做功率循环吗？SiC有什么特别？
答案是：SiC器件面临的挑战要更为显著。
**：热密度处于较高水平
SiC芯片面积通常只有同功率硅器件的1/3到1/5，这意味着相同的功率损耗集中在更小的面积上，热梯度更陡峭，对封装界面的热机械应力水平高。
第二：栅氧界面敏感性较高
SiC/SiO₂界面的缺陷密度比硅基器件高出约两个数量级。温度波动会激活这些界面陷阱，导致阈值电压发生漂移（BTI效应），这是硅器件几乎不存在的退化模式。
第三：封装材料CTE失配表现明显
SiC芯片、焊料层、DBC衬底、底板之间的热膨胀系数各不相同。在高温差循环下，界面处会产生累积性损伤。
因此，SiC器件的功率循环实验需要同时关注三种失效模式：
铝键合线与芯片源极之间的焊点因热疲劳产生裂纹、脱落，导致导通电阻突增。
芯片与衬底之间的焊料层出现空洞、裂纹，使热阻逐渐增大，散热能力下降，形成恶性循环。
SiC特有的失效模式，表现为阈值电压漂移、栅极泄漏电流增大、沟道迁移率下降。
一句话总结：SiC器件的高性能，是用更严苛的可靠性考验换来的。功率循环就是检验这张“底牌”的核心手段。
实验怎么测？——平台与结温控制
一个典型的功率循环测试平台包含以下核心部分：
加热回路：提供可控的电流脉冲，让被测器件自身发热。
冷却系统：液冷，带走热量，实现降温。
结温测量：这是关键的技术难点。芯片结温无法直接测量，需要通过温度敏感电参数（TSEP）来间接推算。
目前常用的TSEP是体二极管正向压降或导通压降Vds(on)。方法是：每次加热结束后，立即注入一个微小测量电流到体二极管，读取其正向压降，通过事先标定的“压降-温度”曲线反推出当前结温。控制系统再根据实测结温与目标值的偏差，实时调整下一次加热的功率。
整个测试过程是高度自动化的：加热 → 测量 → 冷却 → 再加热，持续数周甚***数月，直到器件参数超出失效阈值。
结果怎么看？——三条曲线读懂芯片的“一生”
功率循环的实验结果，通常用三条关键曲线来呈现。它们是判断器件退化阶段和失效模式的“诊断报告”。
这是典型的退化指标。典型走势分为三个阶段：
初始稳定期：Vds(on)基本不变。器件处于“青年期”。
缓慢退化期：Vds(on)以近似线性的方式缓慢增长，增幅约3%~5%。这通常对应键合线焊点微裂纹的累积。

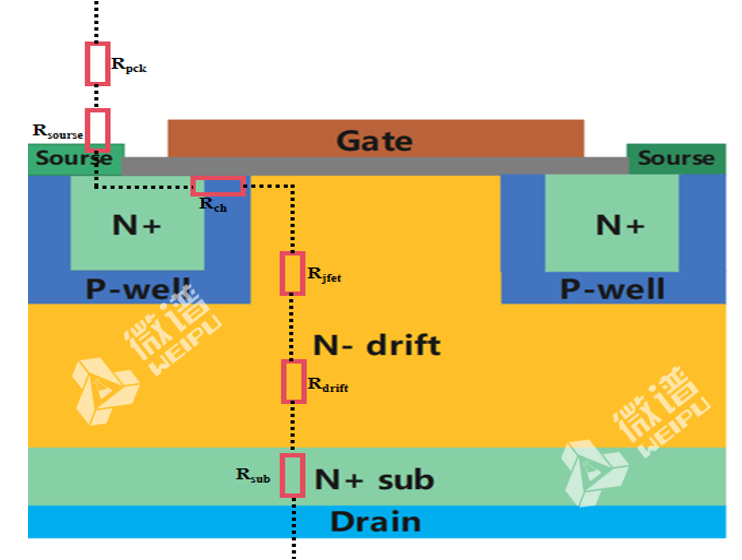

加速失效期：Vds(on)出现阶跃式突增，增幅可达20%以上。说明某根或多根键合线已经断裂或完全脱离，器件进入“老年期”，随时可能失效。下图为 SiC MOSFET的导通电阻构成图。
热阻反映了器件散热能力的好坏。这条曲线的缓慢爬升，通常预示着焊料层内部正在产生微空洞。
当热阻增大超过20%，说明焊料层已经大面积分层，芯片处在一个“闷烧”的高温环境中，失效风险急剧升高。
这是硅器件基本不关注，但对SiC***关重要的指标。
当功率循环包含栅极正偏压时，界面陷阱捕获电子，Vth可能正向漂移；
当包含负偏压或高温时，陷阱释放电子或捕获空穴，Vth可能负向漂移。Vth的漂移量决定了栅极还能不能有效开关器件一旦漂移超过设计裕量，驱动电路将无法正常工作。三线并看，才能全面诊断SiC器件的健康状况。

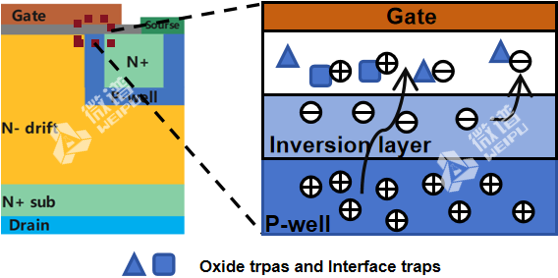

SiC MOSFET半单元结构图和栅极氧化物退化示意图
标准与前沿：从实验室到量产

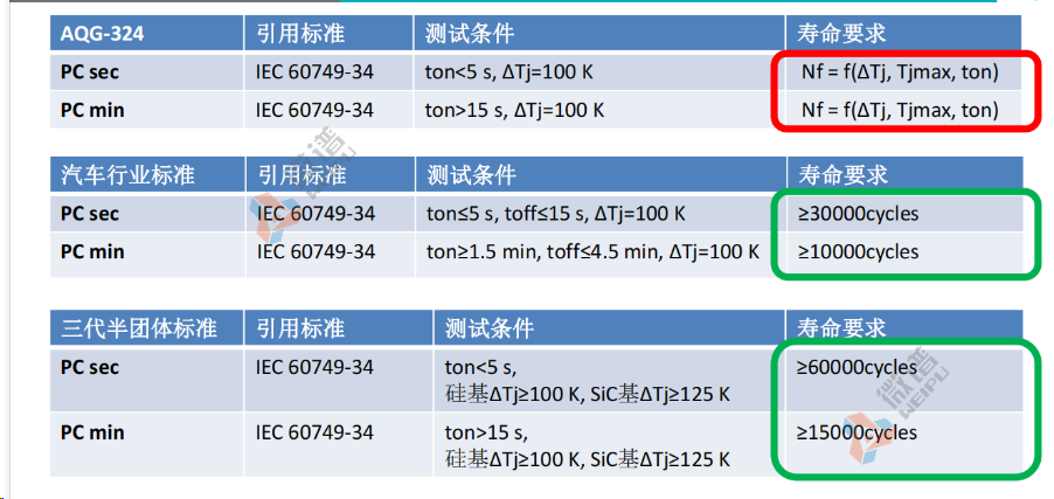

目前，车规级功率模块主流的可靠性标准是AQG -324，单管分立器件主流的可靠性标准为AEC-Q101。它明确规定了功率循环的测试条件、循环次数和失效判据。
近年来，功率循环技术也在持续演进：
结温测量精度高：从Vds(on)法转向体二极管压降法，灵敏度表现更优。
在线监测集成化：部分先进栅极驱动器已能实时提取Vds(on)变化，结合云端模型推算剩余寿命。
多应力耦合测试：功率循环+高湿度+机械振动，贴近真实车载复杂环境。

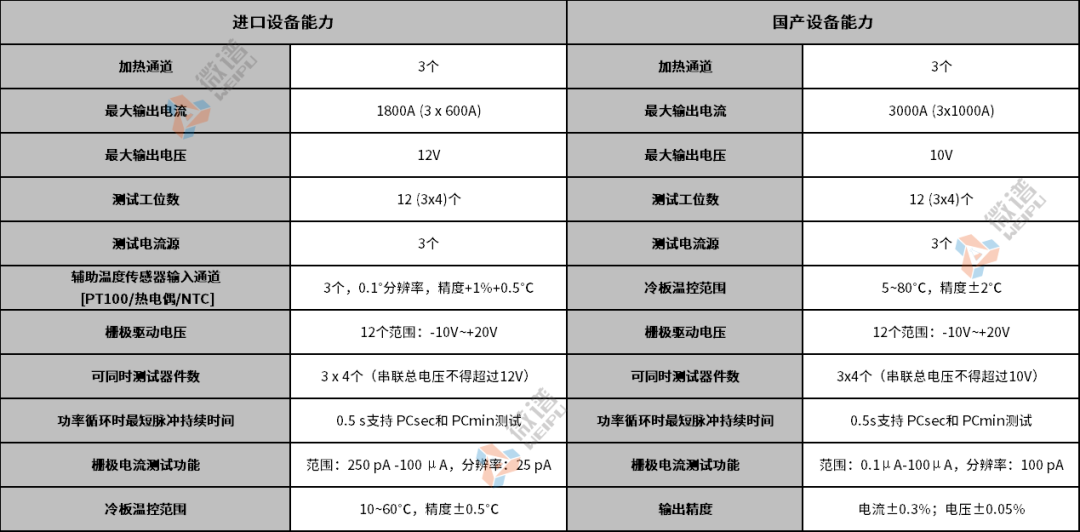

微谱实验室设备能力
功率循环是评判SiC器件“实战可靠性”的试金石。
对于新能源汽车、光伏逆变器、充电桩等终端应用厂商来说，看懂功率循环的实验曲线，就等于握住了器件选型和寿命预估的核心钥匙。
下一次当您听到“SiC MOSFET通过100000次功率循环”的时候，您会知道：这背后是无数次的冷热冲击、层层剥离的退化分析，以及从材料到封装的各关键流程的可靠性设计。
以上数据来源于实验室内部测试数据
